13528624625單頭電加熱管選型和造價分析:
★ 單頭電加熱管一般均為非標定制,根據具體的實際工況來選擇;
★ 單頭加熱管管徑低于6mm,則越細越貴;
★ 單頭電熱管長度短于50mm,則越短越貴;
★ 單頭電熱管的表面負荷越高,則價格越貴;
★ 單頭電加熱管內引線價格比外接線價格高很多;
★ 單頭電加熱管報價不按米報價,需要綜合所有參數來報價。
單頭電加熱管常用于哪些場景:
▲ 從安裝模式來分的話,主要就是用于嵌入式模具孔加熱與裸露空氣干燒加熱兩種場景;參考【嵌入式加熱與裸露空氣干燒加熱對加熱管壽命影響的區別?】
▲ 具體用于哪些設備:
塑膠模具行業 | 包裝封口設備 | 制藥成型設備 | 3D熱彎?rùn)C(jī)設備 | 3D打印機設備 | 擠塑設備 | 點火設備等。
? 單頭電加熱管選型指導 - 結構選擇

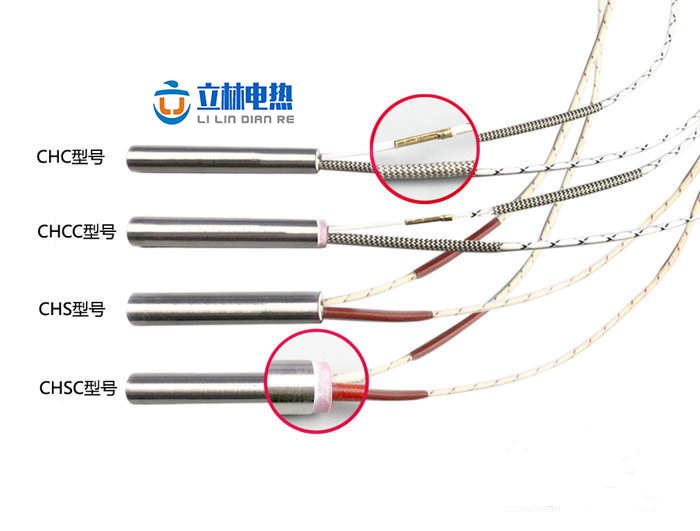

注釋:CHC型號指:外接線結構;CHCC型號指:外接線+陶瓷頭結構;CHS型號指:內引線結構;CHSC型號指:內引線+陶瓷頭結構
?單頭電加熱管選型指導 - 技術參數選擇
管材質: | SS304/321/310S/Incoloy 800/840 [注釋①] | ||||
電熱絲材質: | Cr20Ni80 | ||||
端子: | 銅 | ||||
導線: | G | 硅膠玻纖編織鍍錫銅線 | 180℃ | ||
T | 鐵氟龍線 | 260℃ | |||
M | 云母玻纖編織純鎳線 | 400℃ | |||
絕緣管耐熱溫度: | 180 ℃ | ||||
使用溫度: | 700 ℃ [注釋②] | ||||
規格表解析 | |||||
型號 | L | V | W | 導線 | |
導線種類 | 導線長度 | ||||
CHC6 | -40 | V220 | W50 | G | 250 |
注釋①: 材質選擇建議: 表面負荷≤6W/ cm2- SS304; 6W/cm2<表面負荷≤ 12W/cm2 - SS321或者SS310S; 12W/cm2<表面負荷≤ 20W/cm2 - SS310S或者Incoloy 800/840
注釋②: 使用溫度700℃,指在使用材質SS310S或者Incoloy800/840的基礎上。此溫度用于嵌入式干燒環境下質保1年,裸露空氣干燒環境下質保3個月。【注意,國產低端單頭管嵌入式干燒均質保3個月(性價比低,不建議使用)】
?單頭電加熱管選型指導 - 常見尺寸 [注釋③]
注釋③ 以下尺寸功率為常見型號,以下型號材質均采用不銹鋼304或不銹鋼321。其余尺寸均可非標定制,可以直接咨詢?cè)诰€客服。
※ 6mm管徑常見尺寸
型號 | L(長度:mm) | V(電壓) | W(功率) | 導線 | 表面負荷 (W/cm2) | |||
Type | D(管徑) | 導線種類 | 導線長度 | |||||
CHC/CHS | 6 | 40 | 220 | 50 | G/T/M (CHC 一般采用G/T型引線,CHS 一般采用M型引線) | 標配250 |
2≤W/cm2≤12 W/cm2=W/{Dπ(L-15)/100} (請根據發熱部分的功率密度(而非全長)進行計算。) |
|
50 | 220 | 80 | ||||||
60 | 220 | 100 | ||||||
70 | 220 | 120 | ||||||
80 | 220 | 140 | ||||||
90 | 220 | 150 | ||||||
100 | 220 | 190 | ||||||
150 | 220 | 300 | ||||||
200 | 220 | 400 | ||||||
250 | 220 | 500 |
※ 8mm管徑常見尺寸
型號 | L (長度:mm) | V(電壓) | W(功率) | 導線 | 表面負荷(W/cm2) | |||
Type | D(管徑) | 導線種類 | 導線長度 | |||||
CHC/CHS | 8 | 40 | 220 | 70 | G/T/M (CHC 一般采用G/T型引線,CHS 一般采用M型引線) | 標配250 |
2≤W/cm2≤12 W/cm2=W/{Dπ(L-15)/100} (請根據發熱部分的功率密度(而非全長)進行計算。) |
|
50 | 220 | 100 | ||||||
60 | 220 | 130 | ||||||
70 | 220 | 160 | ||||||
80 | 220 | 190 | ||||||
90 | 220 | 220 | ||||||
100 | 220 | 250 | ||||||
150 | 220 | 400 | ||||||
200 | 220 | 550 | ||||||
250 | 220 | 700 | ||||||
300 | 220 | 850 | ||||||
350 | 220 | 1000 | ||||||
400 | 220 | 1100 | ||||||
450 | 220 | 1200 |
※ 10mm管徑常見尺寸
型號 | L(長度:mm) | V(電壓) | W(功率) | 導線 | 表面負荷(W/cm2) | |||
Type | D(管徑) | 導線種類 | 導線長度 | |||||
CHC/CHS | 10 | 40 | 220 | 90 | G/T/M (CHC 一般采用G/T型引線,CHS 一般采用M型引線) | 標配250 |
2≤W/cm2≤12 W/cm2=W/{Dπ(L-15)/100} (請根據發熱部分的功率密度(而非全長)進行計算。) |
|
50 | 220 | 130 | ||||||
60 | 220 | 150 | ||||||
70 | 220 | 200 | ||||||
80 | 220 | 220 | ||||||
90 | 220 | 250 | ||||||
100 | 220 | 300 | ||||||
150 | 220 | 450 | ||||||
200 | 220 | 650 | ||||||
250 | 220 | 800 | ||||||
300 | 220 | 1000 | ||||||
350 | 220 | 1100 | ||||||
400 | 220 | 1200 | ||||||
450 | 220 | 1250 |
※ 12mm管徑常見尺寸
型號 | L(長度:mm) | V(電壓) | W(功率) | 導線 | 表面負荷(W/cm2) | |||
Type | D(管徑) | 導線種類 | 導線長度 | |||||
CHC/CHS | 12 | 40 | 220 | 110 | G/T/M (CHC 一般采用G/T型引線,CHS 一般采用M型引線) | 標配250 |
2≤W/cm2≤12 W/cm2=W/{Dπ(L-15)/100} (請根據發熱部分的功率密度(而非全長)進行計算。) |
|
50 | 220 | 150 | ||||||
60 | 220 | 200 | ||||||
70 | 220 | 240 | ||||||
80 | 220 | 290 | ||||||
90 | 220 | 300 | ||||||
100 | 220 | 350 | ||||||
150 | 220 | 550 | ||||||
200 | 220 | 800 | ||||||
250 | 220 | 1000 | ||||||
300 | 220 | 1200 | ||||||
350 | 220 | 1300 | ||||||
400 | 220 | 1400 | ||||||
450 | 220 | 1600 |
※ 14mm管徑常見尺寸
型號 | L(長度:mm) | V(電壓) | W(功率) | 導線 | 表面負荷(W/cm2) | |||
Type | D(管徑) | 導線種類 | 導線長度 | |||||
CHC/CHS | 14 | 40 | 220 | 130 | G/T/M (CHC 一般采用G/T型引線,CHS 一般采用M型引線) | 標配250 |
2≤W/cm2≤12 W/cm2=W/{Dπ(L-15)/100} (請根據發熱部分的功率密度(而非全長)進行計算。) |
|
50 | 220 | 180 | ||||||
60 | 220 | 230 | ||||||
70 | 220 | 260 | ||||||
80 | 220 | 300 | ||||||
90 | 220 | 350 | ||||||
100 | 220 | 400 | ||||||
150 | 220 | 600 | ||||||
200 | 220 | 850 | ||||||
250 | 220 | 1100 | ||||||
300 | 220 | 1300 | ||||||
350 | 220 | 1400 | ||||||
400 | 220 | 1600 |
※ 16mm管徑常見尺寸
型號 | L(長度:mm) | V(電壓) | W(功率) | 導線 | 表面負荷(W/cm2) | |||
Type | D(管徑) | 導線種類 | 導線長度 | |||||
CHC/CHS | 16 | 40 | 220 | 150 | G/T/M (CHC 一般采用G/T型引線,CHS 一般采用M型引線) | 標配250 |
2≤W/cm2≤12 W/cm2=W/{Dπ(L-15)/100} (請根據發熱部分的功率密度(而非全長)進行計算。) |
|
50 | 220 | 200 | ||||||
60 | 220 | 250 | ||||||
70 | 220 | 300 | ||||||
80 | 220 | 350 | ||||||
90 | 220 | 400 | ||||||
100 | 220 | 450 | ||||||
150 | 220 | 700 | ||||||
200 | 220 | 1000 | ||||||
250 | 220 | 1200 | ||||||
300 | 220 | 1500 | ||||||
350 | 220 | 1600 | ||||||
400 | 220 | 1800 |
※ 18mm管徑常見尺寸
型號 | L (長度:mm) | V(電壓) | W(功率) | 導線 | 表面負荷(W/cm2) | |||
Type | D(管徑) | 導線種類 | 導線長度 | |||||
CHC/CHS | 18 | 40 | 220 | 160 | G/T/M (CHC 一般采用G/T型引線,CHS 一般采用M型引線) | 標配250 |
2≤W/cm2≤12 W/cm2=W/{Dπ(L-15)/100} (請根據發熱部分的功率密度(而非全長)進行計算。) |
|
50 | 220 | 220 | ||||||
60 | 220 | 300 | ||||||
70 | 220 | 350 | ||||||
80 | 220 | 400 | ||||||
90 | 220 | 450 | ||||||
100 | 220 | 500 | ||||||
150 | 220 | 800 | ||||||
200 | 220 | 1200 | ||||||
250 | 220 | 1400 | ||||||
300 | 220 | 1600 | ||||||
350 | 220 | 1800 | ||||||
400 | 220 | 2000 |
※ 20mm管徑常見尺寸
型號 | L(長度:mm) | V(電壓) | W(功率) | 導線 | 表面負荷(W/cm2) | |||
Type | D(管徑) | 導線種類 | 導線長度 | |||||
CHC/CHS | 20 | 40 | 220 | 180 | G/T/M (CHC 一般采用G/T型引線,CHS 一般采用M型引線) | 標配250 |
2≤W/cm2≤12 W/cm2=W/{Dπ(L-15)/100} (請根據發熱部分的功率密度(而非全長)進行計算。) |
|
50 | 220 | 250 | ||||||
60 | 220 | 320 | ||||||
70 | 220 | 400 | ||||||
80 | 220 | 450 | ||||||
90 | 220 | 500 | ||||||
100 | 220 | 550 | ||||||
150 | 220 | 1000 | ||||||
200 | 220 | 1300 | ||||||
250 | 220 | 1500 | ||||||
300 | 220 | 1700 |
?單頭電加熱管選型指導 - 其他配件的選擇
★配件一選擇:螺紋
①配螺紋的單頭電加熱管一般均用于加熱液體的工作環境下。

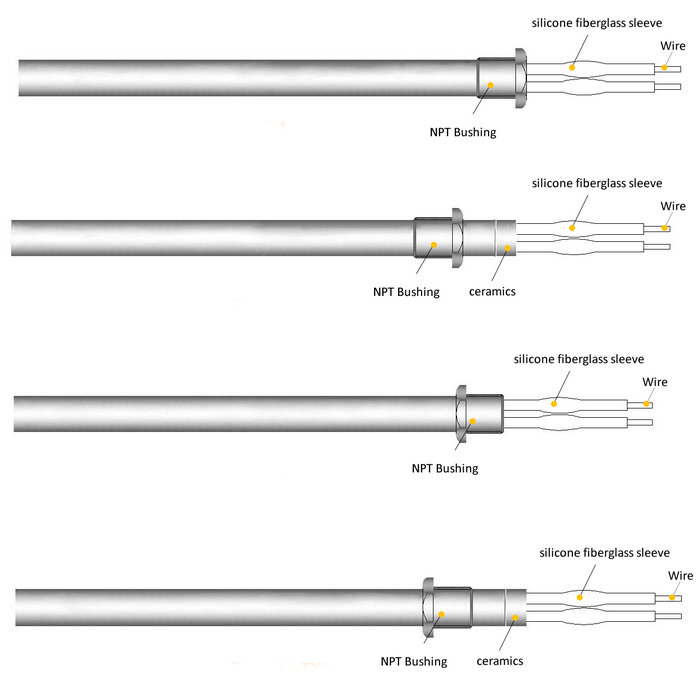

②螺紋樣式選擇:緊固件螺紋(M)、G螺紋、R螺紋、NPT螺紋等,可配螺帽。
③螺紋位置的選擇:參考樣式圖
④螺紋材質的選擇:根據加熱液體的腐蝕性能,一般采用不銹鋼201、304、316等
★配件二選擇:固定擋片/法蘭
①固定擋片/法蘭尺寸樣式均非標定制,也可以咨詢客戶幫忙設計。
②固定擋片/法蘭材質的選擇:根據加熱液體的腐蝕性能,一般采用不銹鋼201、304、316等
★配件三選擇:引線保護方式
①引線保護方式一:金屬軟管護套管
②引線保護方式二:金屬編織護套管
★配件四選擇:測溫性熱電偶
①熱電偶一般樣式:K/J型熱電偶
②熱電偶放置位置:管底接地、管底非接地、管中間接地、管中間非接地。
?單頭電加熱管選型指導 - 使用注意點
▲ 工作電壓一定要與額定電壓相符,一般工作電壓不可超過額定電壓的10%;
▲ 為保證單頭電加熱管產生的熱量能及時的傳遞到加熱介質中,降低單頭電加熱管內部材料的溫度,嵌入式加熱時候,應該盡量縮小加熱管外徑與其插入孔徑之間的間隙,通常兩者之間的間隙小于0.1mm,如管徑10mm的電加熱棒,應該是10.1以內的孔;裸露空氣干燒的時候,一定要有表面溫度控制,否則壽命短;
▲ 嵌入式加熱時,安裝孔加工時,應該有效的保證其同軸度以及大小公差,如果加工時使用鉸刀等工具對加工孔進行修整;
▲ 加熱棒安裝前應該清理加工內留下的殘物,如有機油等殘留,加熱后會被碳化,從而影響熱傳導的能力;
?單頭電加熱管選型指導 - 我們幫您設計
若您看了以上資料,還是不會選型,可以直接咨詢我們: 13528624625
