如何將220V的電壓接到380V的電熱管上？

如果只有單根220V的電加熱管是不能直接接在380V的電源上的，如果這樣做，結果只有一個：加熱管迅速燒壞，多根則不同。

舉個例子，有3根加熱管，每根的額定電壓是220V，該怎么接到380V的電源上。

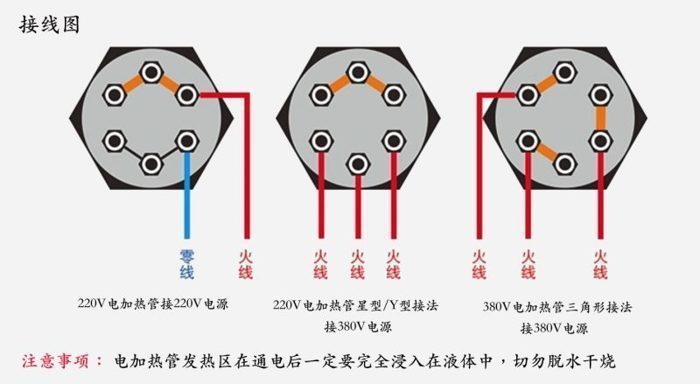

電加熱管接線圖

我們知道加熱管的接線方式常用的有4種：

1、串聯

串聯時加熱管的總電壓等于各相電壓之和，那么三根220V的加熱管總電壓是220*3=660V，這種接線方式不適合。

2、并聯

并聯時加熱管的總電壓等于各相電壓，那么三根220V的加熱管總電壓也是220V，顯然也不可以接380V的電源。

3、三角形接線法

這種接線方式，加熱管的總電壓等于相電壓，所以三根220V的電加熱管應該接的是220V的電源電壓。

4、星型（Y）型接線法

使用星型接法時加熱管的總電壓等于各相電壓*1.732，三根220V的加熱管應該是220*1.732約等于380.

通過以上幾種接線方式的分析可以看出三根220V的加熱管接到380V的電源上應該使用星型接法，而單根220V的加熱管只能接在220V的電源上，而不可以接到380V的電源上，更過關于加熱管的接線問題可以咨詢立林電熱專業的銷售人員，可以在線答疑，歡迎咨詢：13528624625
